Турбинные счетчики холодной воды GROEN

Турбинные счетчики – это разновидность водомеров, используемых для измерения и учета расхода горячей или холодной воды в большом количестве. КОНСТРУКЦИЯ По сравнению с крыльчатыми счетчиками турбинные водосчетчики рассчитаны на прием большего объема воды. Чтобы справляться с таким потоком в проточной части устройства располагается турбина, представляющая собой многозаходной винт и располагающаяся вертикально к водяному потоку. Для более плавного входа рабочей среды в турбину перед нею устанавливается обтекатель, а лопастям придают изогнутую форму. Такие конструктивные особенности позволяют обеспечить данные приборы соответствующими метрологическими и техническими характеристиками. ОБЛАСТЬ ПРИМЕНЕНИЯ Турбинные счетчики используются для учета расхода водопотребления и устанавливаются на входах систем водоснабжения жилых многоквартирных домов, производственных помещений, промышленных предприятий. Такие устройства востребованы, когда водопотребление на объекте достигает 15-500 м3/сутки.

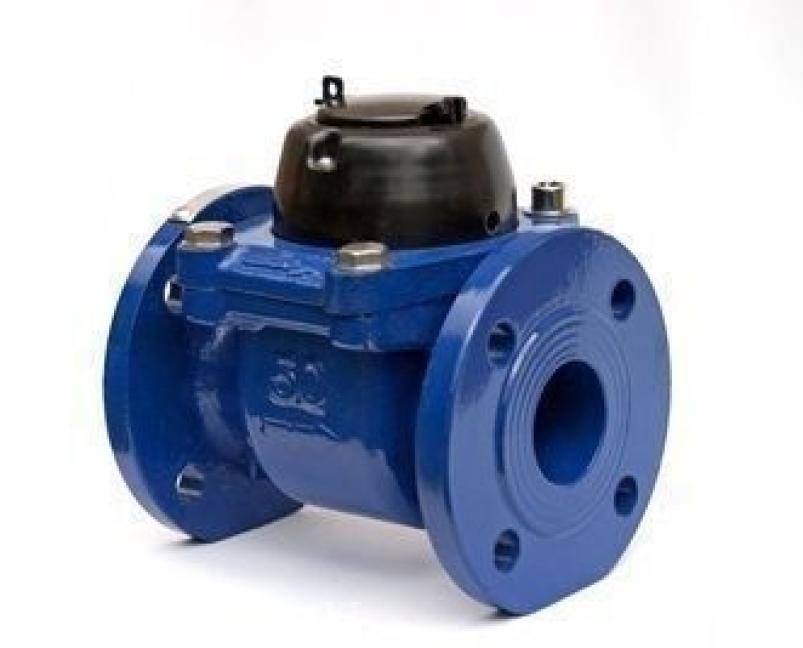

Артикул	WTC Ду-40	WTC Ду-50	WTC Ду-65	WTC Ду-80	WTC Ду-100
Диаметр (DN)	40 мм	50 мм	65 мм	80 мм	100 мм
Максимальная температура	40 °С	40 °С	40 °С	40 °С	40 °С
Импульсный выход	Нет	Нет	Нет	Нет	Нет
Минимальный расход Qmin	0.2 м³/ч	0.45 м³/ч	0.75 м³/ч	1.2 м³/ч	1.8 м³/ч
Переходный расход Qt	0.8 м³/ч	3 м³/ч	5 м³/ч	8 м³/ч	12 м³/ч
Номинальный расход Qn	10 м³/ч	15 м³/ч	25 м³/ч	40 м³/ч	60 м³/ч
Максимальный расход Qmax	20 м³/ч	30 м³/ч	50 м³/ч	80 м³/ч	120 м³/ч
Метрологический класс	B	B	B	B	B
Давление (PN	1.6 МПа	1.6 МПа	1.6 МПа	1.6 МПа	1.6 МПа
Длина	260 мм	200 мм	200 мм	225 мм	250 мм
Высота	249 мм	256 мм	266 мм	276 мм	286 мм
Диаметр фланца	150 мм	165 мм	185 мм	200 мм	220 мм
Крепеж	4×M16	4×M16	4×M16	8×M16	8×M16
Масса	10 кг	10.4 кг	12.5 кг	16.2 кг	19.2 кг
Межповерочный интервал	6 лет	6 лет	6 лет	6 лет	6 лет

Турбинные счетчики – это разновидность водомеров, используемых для измерения и учета расхода горячей или холодной воды в большом количестве. КОНСТРУКЦИЯ По сравнению с крыльчатыми счетчиками турбинные водосчетчики рассчитаны на прием большего объема воды. Чтобы справляться с таким потоком в проточной части устройства располагается турбина, представляющая собой многозаходной винт и располагающаяся вертикально к водяному потоку. Для более плавного входа рабочей среды в турбину перед нею устанавливается обтекатель, а лопастям придают изогнутую форму. Такие конструктивные особенности позволяют обеспечить данные приборы соответствующими метрологическими и техническими характеристиками. ОБЛАСТЬ ПРИМЕНЕНИЯ Турбинные счетчики используются для учета расхода водопотребления и устанавливаются на входах систем водоснабжения жилых многоквартирных домов, производственных помещений, промышленных предприятий. Такие устройства востребованы, когда водопотребление на объекте достигает 15-500 м3/сутки.

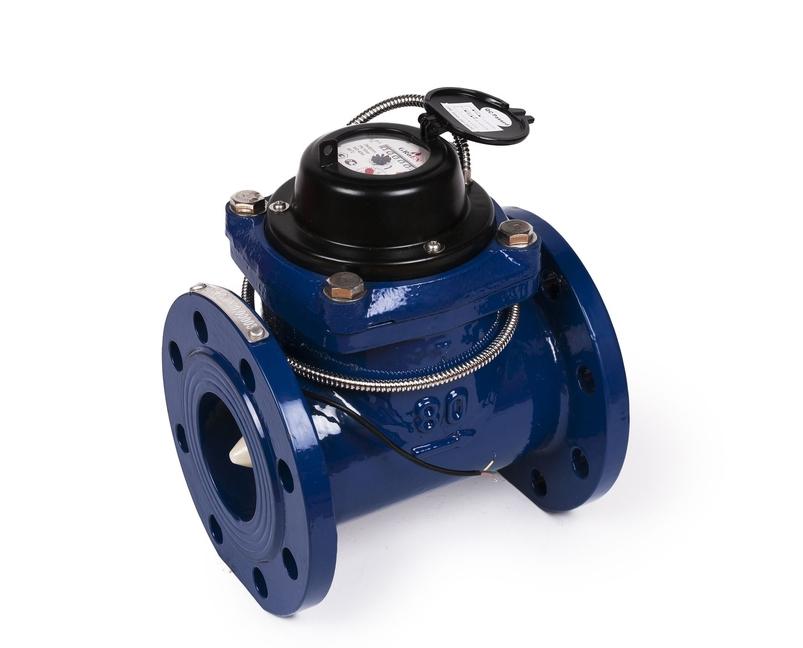

Артикул	WTC (i) Ду-40	WTC (i) Ду-50	WTC (i) Ду-65	WTC (i) Ду-80	WTC (i) Ду-100
Диаметр (DN	40 мм	50 мм	65 мм	80 мм	100 мм
Максимальная температура	40 °С	40 °С	40 °С	40 °С	40 °С
Импульсный выход	Есть	Есть	Есть	Есть	Есть
Минимальный расход Qmin	0.7 м³/ч	0.45 м³/ч	0.75 м³/ч	1.2 м³/ч	1.8 м³/ч
Переходный расход Qt	3 м³/ч	3 м³/ч	5 м³/ч	8 м³/ч	12 м³/ч
Номинальный расход Qn	10 м³/ч	15 м³/ч	25 м³/ч	40 м³/ч	60 м³/ч
Максимальный расход Qmax	20 м³/ч	30 м³/ч	50 м³/ч	80 м³/ч	120 м³/ч
Метрологический класс	B	B	B	B	B
Давление (PN)	1.6 МПа	1.6 МПа	1.6 МПа	1.6 МПа	1.6 МПа
Длина	260 мм	200 мм	200 мм	225 мм	250 мм
Высота	249 мм	256 мм	266 мм	276 мм	286 мм
Диаметр фланца	150 мм	165 мм	185 мм	200 мм	220 мм
Крепеж	4×M16	4×M16	4×M16	8×M16	8×M16
Масса	10 кг	10.4 кг	12.5 кг	16.2 кг	19.2 кг
Межповерочный интервал	6 лет	6 лет	6 лет	6 лет	6 лет
