Запорная и регулирующая арматура: надежное управление потоками в инженерных системах
Что такое запорная и регулирующая арматура и где она применяется?
- Герметичное отключение участков системы для обслуживания и ремонта;
- Плавная регулировка потока теплоносителя в контурах отопления и ГВС;
- Защита оборудования от гидроударов, превышения давления и аварийных ситуаций;
- Балансировка гидравлической системы для равномерного распределения ресурсов;
- Автоматизация управления инженерными сетями в паре с контроллерами и датчиками.
Типы запорной и регулирующей арматуры: выбирайте под ваши задачи

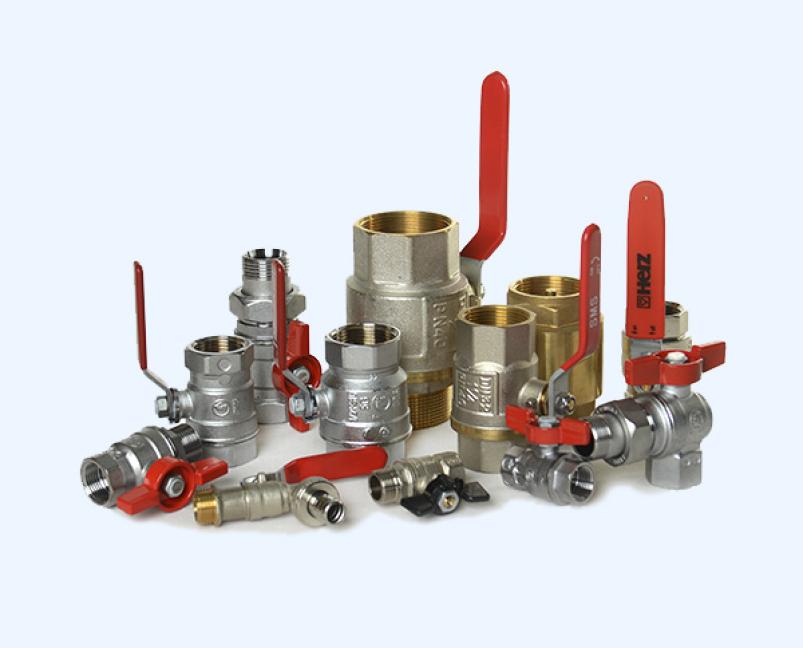

- Краны шаровые — быстрое и надежное перекрытие потока, подходят для воды, газа, теплоносителя;
- Вентили запорные — плавное регулирование с возможностью фиксации промежуточного положения;
- Затворы дисковые — компактное решение для трубопроводов большого диаметра;

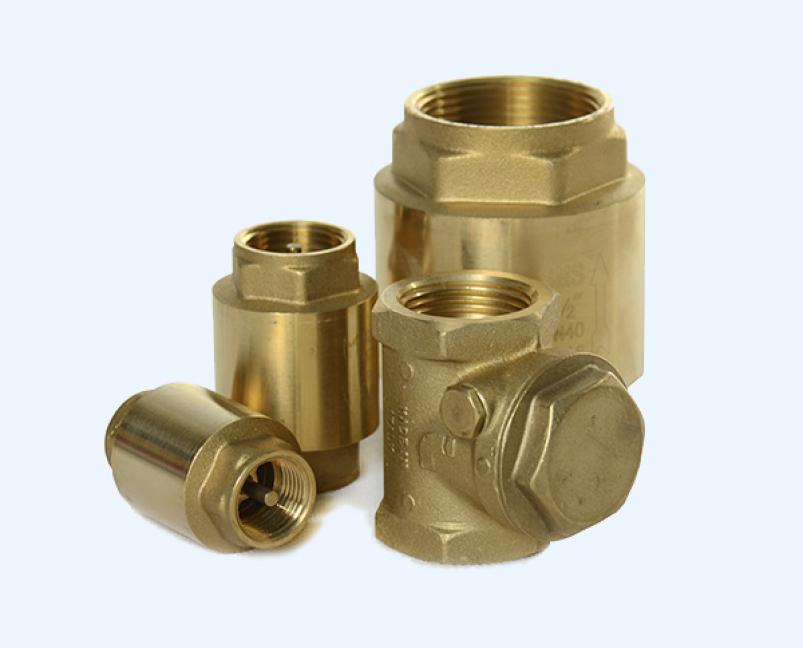

- Клапаны обратные — защита от обратного потока и гидроударов.
- Клапаны балансировочные — точная настройка расхода в отдельных ветвях системы;
- Термостатические вентили — автоматическая поддержка заданной температуры в радиаторах;

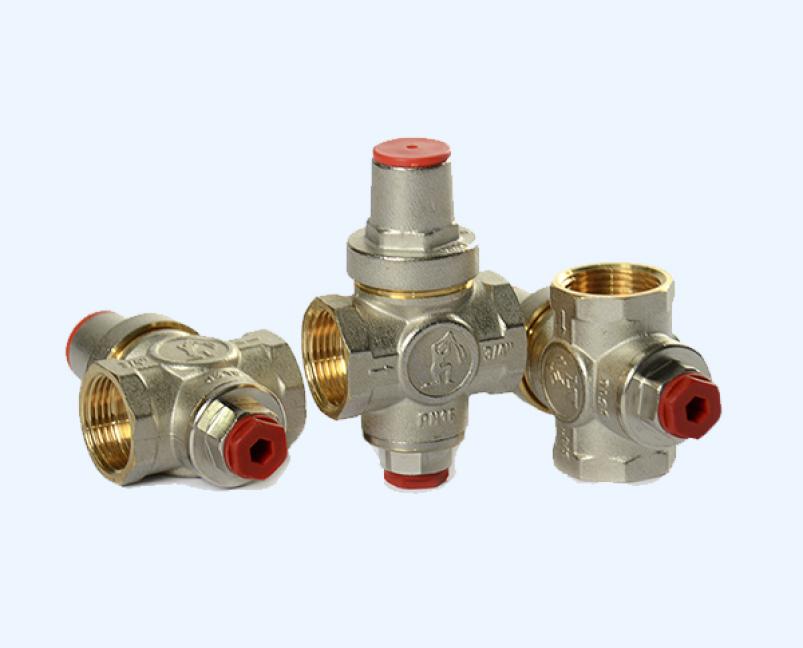

- Регуляторы перепада давления — стабилизация гидравлического режима при изменении нагрузки;
- Смесительные клапаны — подготовка теплоносителя нужной температуры для теплых полов и ГВС.
- Латунь — оптимальна для бытовых систем диаметром до 2", устойчива к коррозии;
- Нержавеющая сталь — для агрессивных сред, пищевой промышленности и повышенных требований к гигиене;
- Чугун и сталь — для промышленных трубопроводов большого диаметра и высокого давления.
- Резьбовое — для труб малого и среднего диаметра, простой монтаж;
- Фланцевое — для промышленных систем, быстрый демонтаж для обслуживания;
- Сварное под полипропилен — монолитное соединение без риска протечек, идеально для систем отопления и ГВС.
Вопрос-ответ
При выборе насоса нужно учитывать глубину скважины, ее производительность, диаметр обсадной трубы, качество воды и потребности водоснабжения. Обычно, при бурении скважины выдается паспорт скважины, в котором прописаны все данные для подбора насоса. По данным из паспорта скважины, наши специалисты без труда подберут подходящий насос.
Для стабильного водопотребления и малопроизводительной скважины, например, в дачном домике, лучше выбрать реле давления. А для коттеджа с большим количеством точек водоразбора и стабильного напора – частотный преобразователь.
Для расчета метража теплых полов можно использовать формулу:
(L) = (S / N) × 1,1 + 2 × расстояние до коллектора
S – это площадь помещения, N – шаг укладки, 1,1 – запас на изгибы трубы.
Шаг укладки для трубы dn16, как правило, берут 20 см.
Коллектор нужно выбирать по количеству контуров в системе – на 4 контура 4 выхода и т. д. Каждый контур не должен превышать 80 м для трубы 16 диаметра, 100 м – трубы 20 диаметра.
Котел обычно выбирается исходя их площади отапливаемого помещения и наличия ресурсов (есть ли газ/электричество).
Мощность котла подбирается из расчета: на 10 кв.м – 1 квт мощности котла.
Например, для дома 120 кв.м – подойдет котел мощностью 12 квт.
Также необходимо учитывать наличие бойлера косвенного нагрева, утепление стен.
Если труба проложена выше уровня промерзания грунта или в зонах с риском сезонного промерзания, то она нуждается в утеплении. Для дополнительной защиты можно использовать скорлупы из пенополистирола или греющий кабель.
Тип радиатора необходимо подбирать в зависимости от площади помещения и высоты потолков. Также нужно обращать внимание на мощность устройства, особенности подключения (боковое, нижнее, диагональное) и на давление в системе отопления.
Алюминиевые радиаторы отличаются от биметаллических тем, что быстрее нагревают помещение и остывают, и стоят меньше. Биметаллические дольше сохраняют тепло, лучше выдерживают высокое давление и имеют срок службы до 25 лет.
Размеры бухт ПНД зависят от диаметра и длины трубы.
Например, если бухта трубы диаметром 25 мм и длиной 100 м имеет диаметр бухты 500 мм и высоту 600 мм, то в стандартную легковую машину она не влезет. Поэтому нужно уточнять габариты у производителя и соотносить их с параметрами вашего автомобиля.
По нашему опыту – в стандартный легковой автомобиль обычно помещаются бухты труб диаметров 20, 25 и 32 (по 100 м).
НПВХ трубы отличаются высокой прочностью и жесткостью, а ПЭ трубы обладают гибкостью, лучше противостоят коррозии и воздействию химических веществ, а также значительно упрощают монтаж.
Для правильной пайки необходимо заранее зачистить и обезжирить трубы. Важно соблюдать время нагрева и соединения в зависимости от диаметра трубы и толщины ее стенок.
Диаметр полипропиленовой трубы зависит от ее назначения, давления в системе (чем выше давление, тем толще труба), температуры воды и протяженности магистрали. Например, для водоснабжения используют трубы небольшого диаметра – от 16 до 32 мм, для отопления – от 20 до 40 мм, а для стояков и магистральных линий – от 40 до 120 мм.
Чёрные пластиковые трубы, например, из полиэтилена низкого давления (ПНД), часто используются для прокладки наружных водопроводов, благодаря их устойчивости к механическим нагрузкам и перепадам температур.
Для больших труб ПНД рекомендуют использовать циркулярные пилы, специальные станки или электрические труборезы. Важно не забывать охлаждать режущие инструменты, чтобы избежать перегрева.
Для резки пластиковых труб можно использовать специальные ножницы-труборезы, ножовки с мелкими зубьями или электрические пилы. Они помогают получить ровный и точный срез.
Для выпрямления ПНД труб используют методы прогревания. Например, погружают их в воду при температуре 90 градусов или кладут под яркое солнце. Альтернативный вариант – покупка строительного фена, который значительно упрощает работу.
Способ соединения пластиковых труб нужно подбирать в зависимости от их условий эксплуатации. Это может быть сварка, клей или обычные фитинги.
