ТРУБЫ ПЭ 100 D 20-1200 ММ

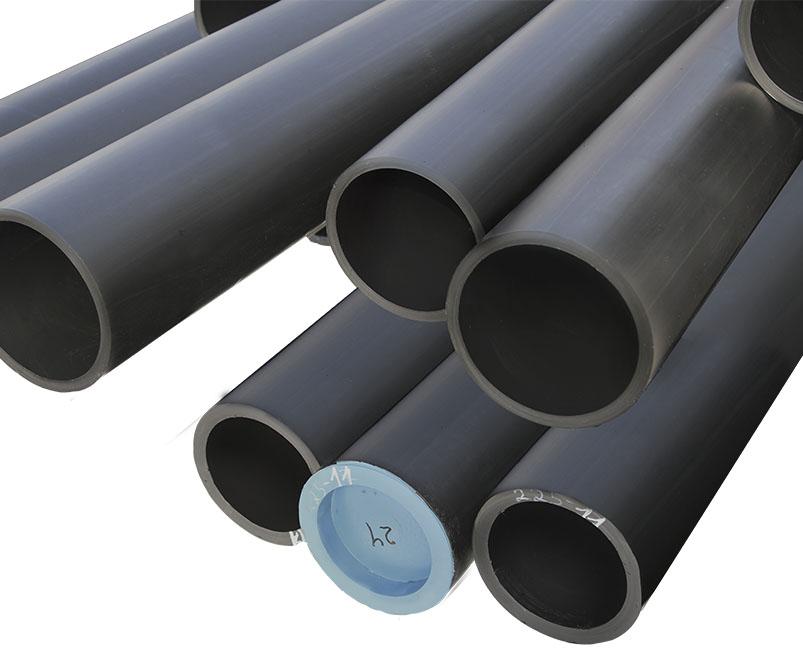

Полиэтиленовые трубы черного цвета, с синими продольными маркировочными полосами для идентификации транспортируемой среды, с пометровой разбивкой, представлены широкой линейкой диаметров и рассчитаны на давление от 6 до 12 атм. (SDR 21 – 11.0), при температуре рабочей среды до 40.
Преимущества полиэтиленовых труб для водоснабжения:
- высокая износостойкость (гарантийный срок службы – 50 лет)
- отсутствие всех видов коррозии
- низкое микробиологическое обрастание
- нетоксичность – отсутствие воздействия на вкусовые качества и запах питьевой воды
- гидродинамическая пропускная способность полиэтиленовой трубы не ухудшается со временем (практически отсутствует механическое зарастание трубы из-за низкой шероховатости поверхности)
- высокая надежность при механических перегрузках вследствие таких свойств ПЭ, как вязкость и упругость одновременно
- хорошие теплоизоляционные свойства
- малый вес, удобство транспортировки и простота монтажа
- выпускаются бухтами длиной до 400 м (до d 90) и отрезками ( d 110-1000)
- сварка полиэтиленовых труб полностью автоматизирована, дешева, проста и не требует дополнительных расходных материалов.
Труба комплектуется различными фитингами, которые представлены в различном исполнении: литые, сварные, с закладными электронагревателями и компрессионные.
Примечание: масса 1 м труб рассчитана при средней плотности полиэтилена 950 кг/м3 с учетом половины допусков на толщину стенки и средний наружный диаметр. При изготовлении труб из полиэтилена плотностью p, отличающейся от 950 кг/м3, данные таблицы умножают на коэффициент K=p/950.
| Номинальный наружный диаметр, мм | SDR 41 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 6 |
|---|---|---|---|---|---|---|---|---|---|
| 10 | - | - | - | - | - | - | - | - | 0,052 |
| 12 | - | - | - | - | - | - | - | - | 0,065 |
| 16 | - | - | - | - | - | - | 0,092 | 0,092 | 0,116 |
| 20 | - | - | - | - | - | - | 0,118 | 0,134 | 0,182 |
| 25 | - | - | - | 0,151 | - | 0,151 | 0,172 | 0,201 | 0,280 |
| 32 | - | - | 0,197 | 0,197 | 0,197 | 0,233 | 0,280 | 0,329 | 0,459 |
| 40 | - | 0,249 | 0,249 | 0,286 | 0,297 | 0,358 | 0,432 | 0,511 | 0,713 |
| 50 | - | 0,315 | 0,376 | 0,443 | 0,456 | 0,552 | 0,669 | 0,798 | 1,10 |
| 63 | 0,401 | 0,497 | 0,582 | 0,691 | 0,724 | 0,885 | 1,06 | 1,27 | 1,75 |
| 75 | 0,480 | 0,678 | 0,831 | 0,981 | 1,02 | 1,25 | 1,49 | 1,79 | 2,48 |
| 90 | 0,643 | 0,678 | 1,19 | 1,42 | 1,48 | 1,80 | 2,15 | 2,59 | 3,58 |
| 110 | 0,946 | 1,44 | 1,78 | 2,09 | 2,19 | 2,66 | 3,20 | 3,84 | 5,34 |
| 125 | 1,24 | 1,87 | 2,29 | 2,69 | 2,81 | 3,42 | 4,16 | 4,96 | 6,90 |
| 140 | 1,55 | 2,35 | 2,89 | 3,39 | 3,52 | 4,29 | 5,19 | 6,24 | - |
| 160 | 2,01 | 3,08 | 3,77 | 4,41 | 4,60 | 5,61 | 6,79 | 8,13 | - |
| 180 | 2,50 | 3,85 | 4,73 | 5,57 | 5,83 | 7,10 | 8,59 | 10,3 | - |
| 200 | 3,09 | 4,77 | 5,88 | 6,92 | 7,18 | 8,75 | 10,6 | 12,7 | - |
| 225 | 3,91 | 5,98 | 7,45 | 8,74 | 9,12 | 11,1 | 13,4 | 16,1 | - |
| 250 | 4,89 | 7,43 | 9,10 | 10,8 | 11,2 | 13,7 | 16,5 | 19,8 | - |
| 280 | 6,09 | 9,29 | 11,5 | 13,5 | 14,0 | 17,1 | 20,7 | 24,9 | - |
| 315 | 7,63 | 11,8 | 14,5 | 17,1 | 17,8 | 21,7 | 26,2 | 31,5 | - |
| 355 | 9,74 | 14,9 | 18,4 | 21,6 | 22,6 | 27,5 | 33,3 | 40,0 | - |
| 400 | 12,3 | 18,9 | 23,4 | 27,5 | 28,6 | 34,9 | 42,3 | 50,7 | - |
| 450 | 15,6 | 23,9 | 29,6 | 34,8 | 36,3 | 44,2 | 53,6 | 64,2 | - |
| 500 | 19,3 | 29,5 | 36,5 | 42,9 | 44,8 | 54,7 | 66,1 | 79,2 | - |
| 560 | 24,1 | 37,1 | 45,8 | 53,7 | 56,1 | 68,5 | 82,8 | - | - |
| 630 | 30,5 | 47,0 | 57,8 | 68,1 | 71,2 | 86,6 | 104,8 | - | - |
| 710 | 38,8 | 59,7 | 73,6 | 86,4 | 90,3 | 110,0 | - | - | - |
| 800 | 49,3 | 75,6 | 93,3 | 109,7 | 114,5 | 139,7 | - | - | - |
| 900 | 62,1 | 95,7 | 118,1 | 138,9 | 144,7 | - | - | - | - |
| 1000 | 76,9 | 118,1 | 145,9 | 171,3 | 178,9 | - | - | - | - |
| 1200 | 110,8 | 170,1 | 209,8 | - | - | - | - | - | - |
