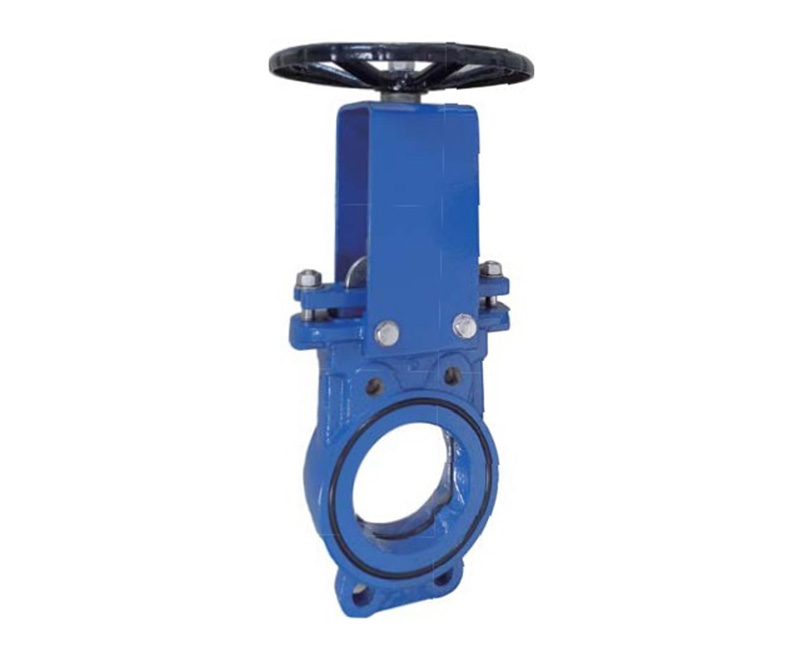

Шиберная задвижка PN10
Шиберная задвижка отличается от обычной задвижки исполнением запорного элемента. В соответствии с ГОСТ 24856-2014 "Арматура трубопроводная. Термины и определения" шиберная задвижка определяется как "параллельная задвижка, у которой запирающий элемент выполнен в виде пластины". Такой запорный элемент способен разрезать включения в жидкости, протекающей внутри тела задвижки. Отсюда вытекает и применение этого типа задвижек: фекальные стоки, целлюлозно-бумажные, нефтегаз и др.
Шиберные задвижки иногда применяют для регулирования потока, но основное их назначение — полное закрытие или открытие движения среды.
| DN | K | G | n-d | H | L |
|---|---|---|---|---|---|
| 50 | 125 | 99 | 4-16 | 290 | 43 |
| 65 | 145 | 118 | 4-16 | 310 | 46 |
| 80 | 160 | 132 | 8-16 | 350 | 46 |
| 100 | 180 | 156 | 8-16 | 405 | 52 |
| 125 | 210 | 184 | 8-16 | 450 | 56 |
| 150 | 240 | 212 | 8-20 | 510 | 56 |
| 200 | 295 | 266 | 8-20 | 610 | 60 |
| 250 | 350 | 319 | 12-20 | 765 | 68 |
| 300 | 400 | 370 | 12-20 | 820 | 78 |
| 350 | 460 | 430 | 16-20 | 970 | 78 |
| 400 | 515 | 480 | 16-24 | 1024 | 102 |
| 450 | 565 | - | 20-24 | 1220 | 114 |
| 500 | 620 | - | 20-24 | 1330 | 127 |
| 600 | 725 | - | 20-27 | 1460 | 154 |
| 700 | 840 | - | 24-27 | 1750 | 165 |
| 800 | 950 | - | 24-30 | 1940 | 190 |
| 900 | 1050 | - | 28-30 | 2160 | 203 |
| 1000 | 1160 | - | 28-33 | 2390 | 216 |
| 1200 | 1380 | - | 32-36 | 2700 | 254 |
