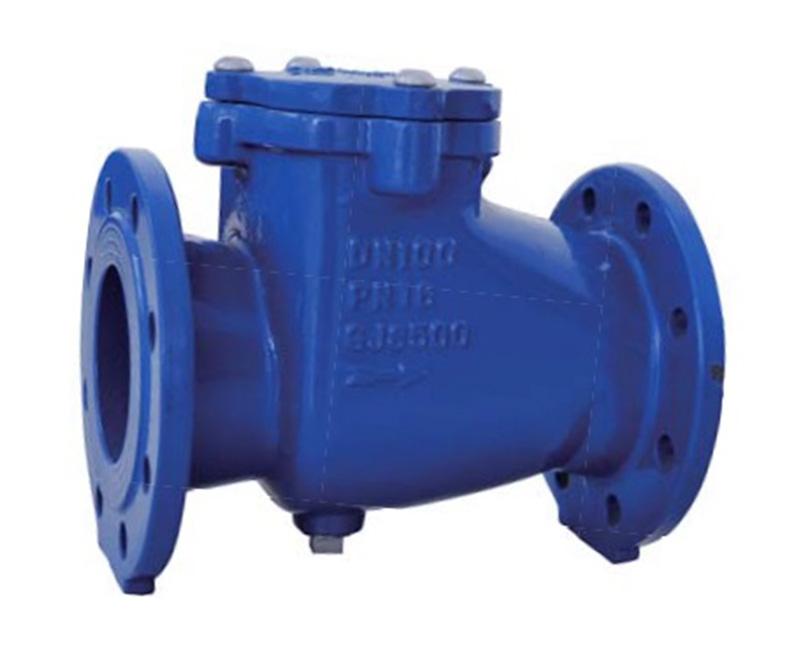

Обратный затвор

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия.
Обратный затвор - ранее эти устройства назывались поворотными обратными клапанами. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой, которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло.

DN	D	K	G	n-d	C	L	H
50	165	125	99	4-20	19	200	115
65	185	145	118	4-20	19	240	125
80	200	160	132	8-20	19	260	140
100	220	180	156	8-20	19	300	150
125	250	210	184	8-20	19	350	165
150	285	240	211	8-24	19	400	180
200	340	295	266	8-24	20	500	205
250	395	350	319	12-24	22	600	426
300	445	400	370	12-24	24.5	700	285

DN	D	K	G	n-d	C	L	H
50	165	125	99	4-20	19	200	115
65	185	145	118	4-20	19	240	125
80	200	160	132	8-20	19	260	140
100	220	180	156	8-20	19	300	150
125	250	210	184	8-20	19	350	165
150	285	240	211	8-24	19	400	180
200	340	295	266	12-24	20	500	205
250	405	355	319	12-29	22	600	426
300	460	410	370	12-29	24.5	700	285
