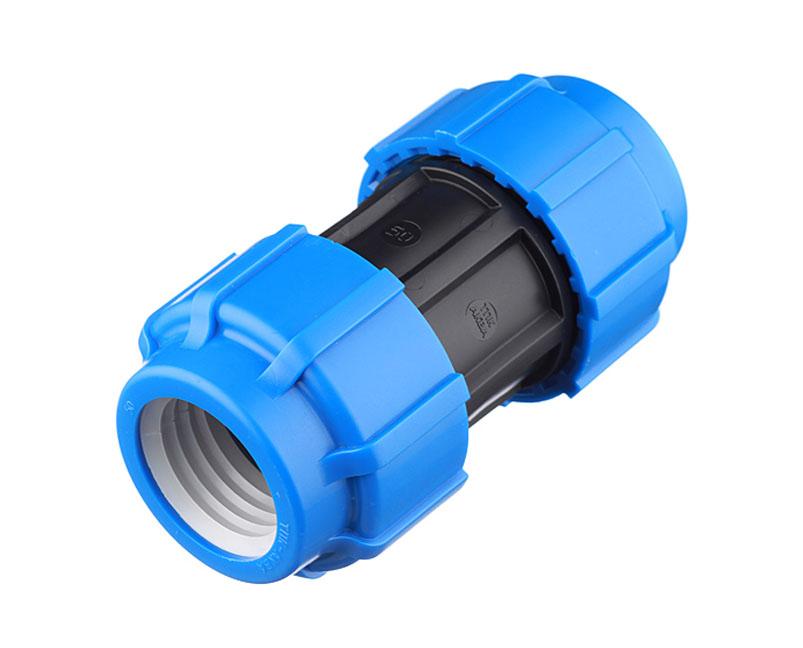

Муфты компрессионные соединительная
| d, мм | L, мм |
|---|---|
| 20 | |
| 25 | 77 |
| 32 | 88 |
| 40 | 105 |
| 50 | 105 |
| 63 | 130 |
| 75 | 178 |
| 90 | 227 |
| 110 | 247 |
Муфты компрессионные переходные ПЭ
| d х d1, мм | L, мм |
|---|---|
| 25x20 | 128 |
| 32x35 | 143 |
| 40x25 | 158 |
| 40x32 | 163 |
| 50x25 | 166 |
| 50x32 | 172 |
| 50x40 | 197 |
| 63x32 | 194 |
| 63x40 | 204 |
| 63x50 | 246 |
| 75x50 | 248 |
| 75x63 | 285 |
| 90x63 | 298 |
| 90x75 | 318 |
| 110x90 | 370 |

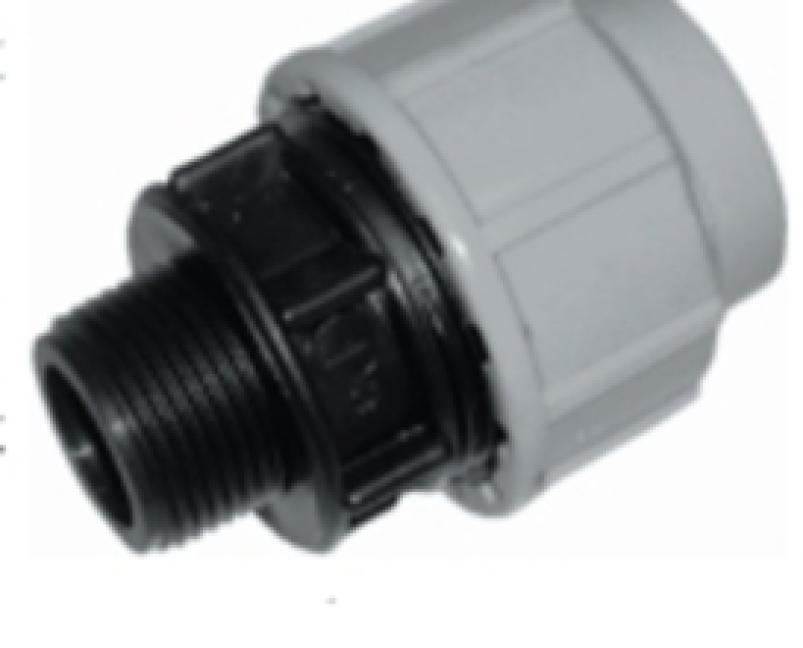

Муфты компрессионные с наружной резьбой ПЭ
| d х G | L, мм |
|---|---|
| 20 х 1/2" | 76 |
| 20 х 3/4" | 75 |
| 25 х 1/2" | 81 |
| 25 х 3/4" | 80 |
| 25 х 1" | 80 |
| 32 х 3/4" | 83 |
| 32 х 1" | 83 |
| 32 х 1"1/4 | 81 |
| 40 х 1" | 104 |
| 40 х 1"1/4 | 105 |
| 40 х 1"1/2 | 105 |
| 50 х 1"1/2 | 109 |
| 50 х 2" | 109 |
| 63 х 1"1/2 | 128 |
| 63 х 2" | 133 |
| 63 х 2"1/2 | 160 |
| 75 х 2" | 173 |
| 75 х 2"1/2 | 174 |
| 75 х 3" | 178 |
| 90 х 2" | 205 |
| 90 х 2"1/2 | 203 |
| 90 х 3" | 203 |
| 90 х 4" | 203 |
| 110 х 4" | 226 |

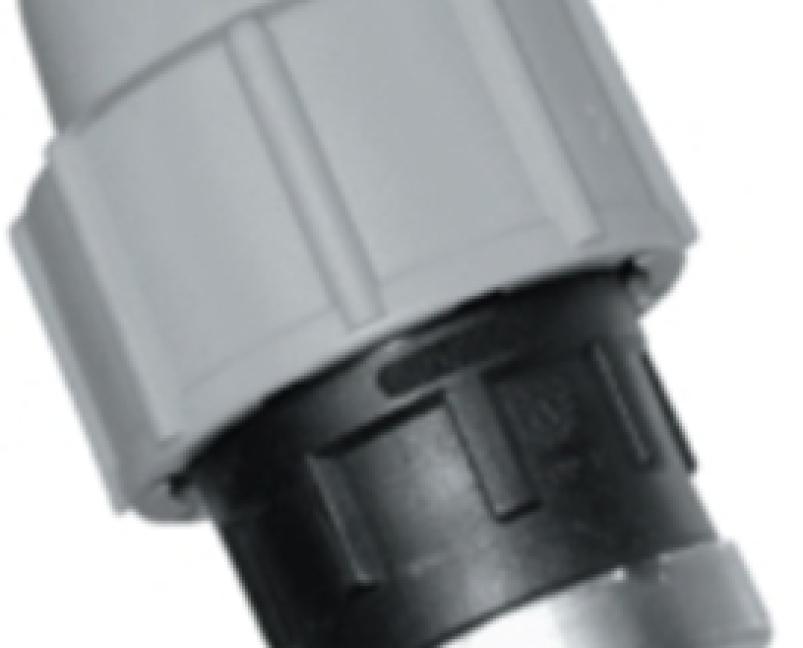

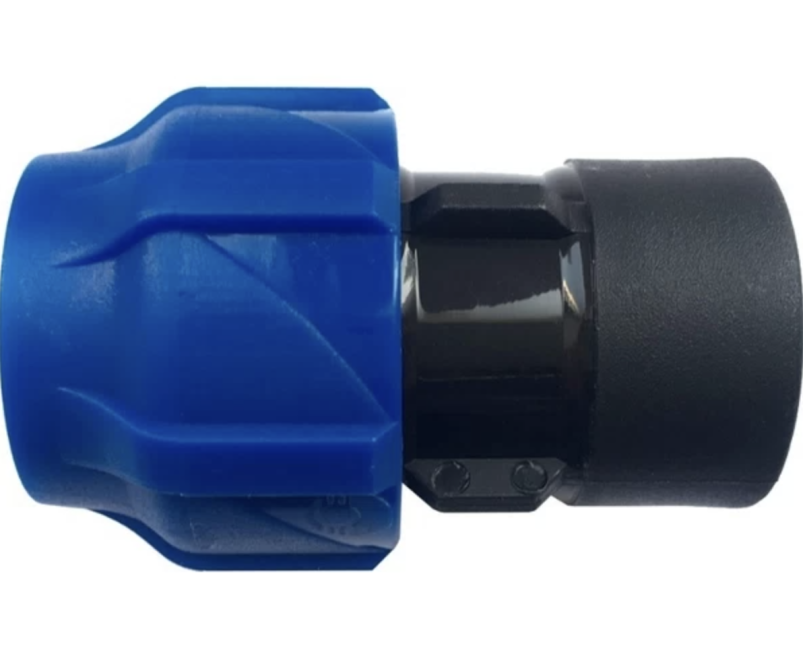

Муфты компрессионные с внутренней резьбой ПЭ
| d х G | L, мм |
|---|---|
| 20 х 1/2" | 77 |
| 20 х 3/4" | 77 |
| 25 х 1/2" | 87 |
| 25 х 3/4" | 87 |
| 25 х 1 | 87 |
| 32 х 3/4 | 94 |
| 32 х 1 | 94 |
| 32 х 1"1/4 | 92 |
| 40 х 1 | 105 |
| 40 х 1"1/4 | 105 |
| 50 х 1"1/4 | 111 |
| 50 х 1"1/2 | 111 |
| 63 х 1"1/2 | 127 |
| 63 х 2" | 127 |
| 63 х 2 | 169 |
| 75 х 2 | 174 |
| 75 х 2"1/2 | 202 |
| 90 х 2" | 202 |
| 90 х 2"1/2 | 202 |
| 90 х 3" | 222 |
| 110 х 3" | 222 |
| 110 х 4" | 222 |
