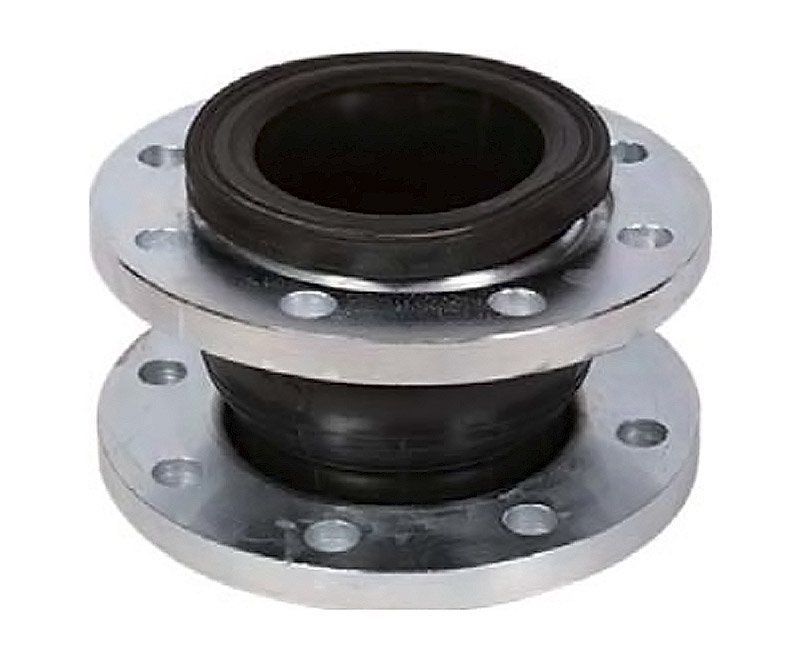

Компенсатор резиновый фланцевый
Компенсатор — устройство, позволяющее воспринимать и компенсировать перемещения, температурные деформации, вибрации, смещения.
Применение компенсаторов на различных типах устройств обусловлено необходимостью избежать, стабилизировать, либо свести к минимуму возникновение нежелательных факторов, возникающих в результате воздействия окружающей или проводимой среды, а также в результате работы самого устройства. Такими факторами могут быть напряжения в металле, опорах трубопровода и пр.
| DN (мм) | DN (дюйм) | L | Осевой сдвиг (удлинение) | Осевой сдвиг (сжатие) | Горизонтальное смещение | Угол отклонения |
|---|---|---|---|---|---|---|
| 32 | 1 1/4" | 95 | 6 | 9 | 9 | 15 |
| 40 | 1 1/2" | 95 | 6 | 10 | 9 | 15 |
| 50 | 2" | 105 | 7 | 10 | 10 | 15 |
| 65 | 2 1/2" | 115 | 7 | 13 | 11 | 15 |
| 80 | 3" | 130 | 8 | 15 | 12 | 15 |
| 100 | 4" | 135 | 10 | 19 | 13 | 15 |
| 125 | 5" | 165 | 12 | 19 | 13 | 15 |
| 150 | 6" | 180 | 12 | 20 | 14 | 15 |
| 200 | 8" | 190 | 16 | 25 | 22 | 15 |
| 250 | 10" | 230 | 16 | 25 | 22 | 15 |
| 300 | 12" | 245 | 16 | 25 | 22 | 15 |
| 350 | 14" | 255 | 16 | 25 | 22 | 15 |
| 400 | 16" | 255 | 16 | 25 | 22 | 15 |
| 450 | 18" | 255 | 16 | 25 | 22 | 15 |
| 500 | 20" | 255 | 16 | 25 | 22 | 15 |
| 600 | 24" | 260 | 16 | 25 | 22 | 15 |
| 700 | 28" | 260 | 16 | 25 | 22 | 15 |
| 800 | 32" | 260 | 16 | 25 | 22 | 15 |
| 900 | 36" | 260 | 16 | 25 | 22 | 15 |
| 1000 | 40" | 260 | 16 | 25 | 22 | 15 |
| 1200 | 48" | 260 | 16 | 25 | 22 | 15 |
