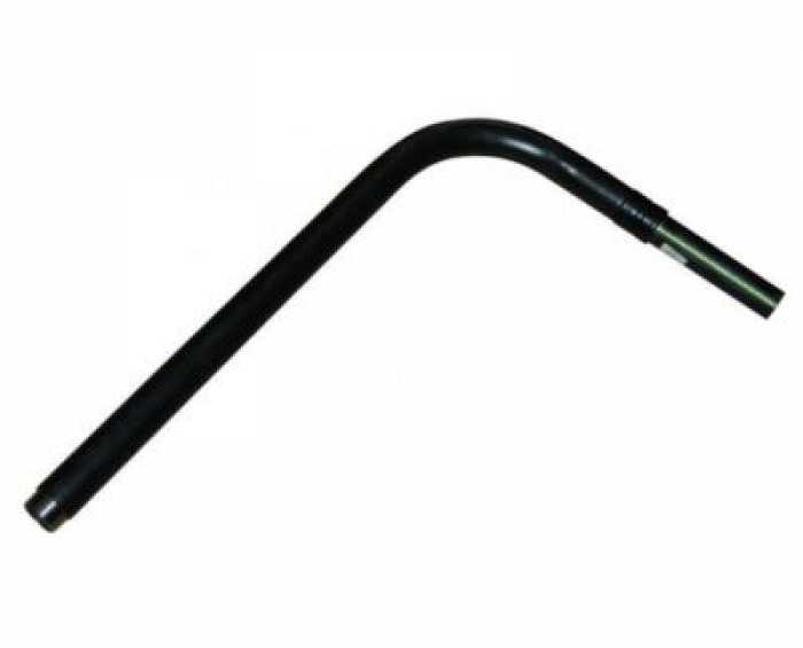

ЦВПС-Г ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ Г-ОБРАЗНЫЙ
Стальная часть «Г-образного» цокольного ввода (далее ЦВПС-Г) изготавливается из стальных прямошовных труб ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75.
Изоляция стальной части осуществляется полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40-ОБ-63. Полиэтиленовая часть ЦВПС-Г изготавливается из полиэтиленовых труб ПЭ 100 SDR 11 ГАЗ. Цокольные вводы диаметрами 32х25(32) мм, 40х32(38) мм , 63х57 мм , 90х89 мм и 110х108 мм производятся без сварных стыков методом холодного гнутья. Остальные диаметры цокольных вводов изготавливаются через стальной отвод.
Конструктивной особенностью «Г-образного» цокольного ввода является расположение неразъемного соединения полиэтилен-сталь в горизонтальной части изделия. Это препятствует промерзанию полиэтиленовой части изделия и позволяет устанавливать ЦВПС-Г в климатических зонах, с температурным режимом ниже 20 °С.
ЦВПС-Г устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ и должны быть укомплектованы футлярами для предотвращения механических воздействий.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.
| Размеры | |
|---|---|
| 32х32 | |
| 40х32 | |
| 63х57 | |
| 90х89 | |
| 110х108 | |
| 160х159 | |
| 225х219 | |
| 315х273 |

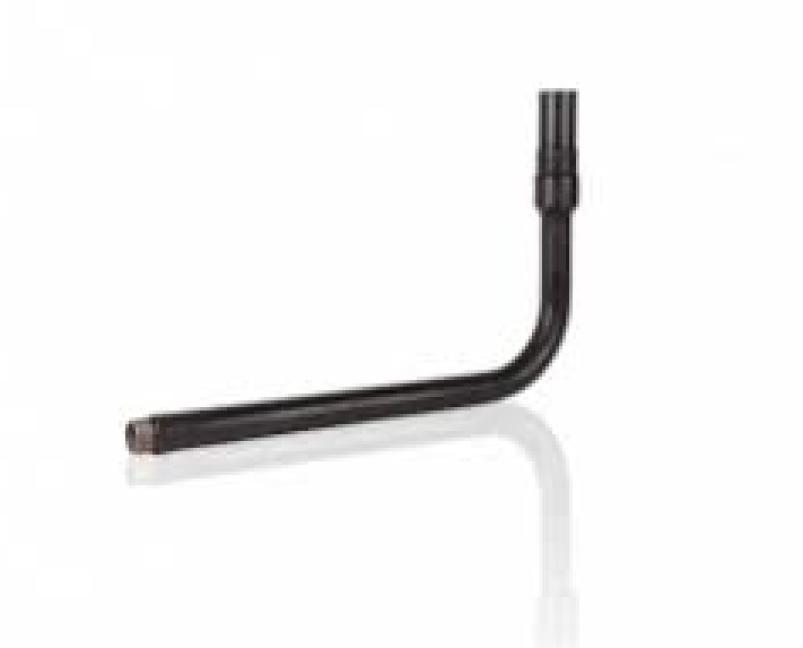

ЦВПС-ГЭ - ЭКСТРУДИРОВАННЫЙ ПЭ
«Г-образный» цокольный ввод с изоляцией на основе экструдированного полиэтилена (далее ЦВПС-ГЭ) изготавливается из стальных прямошовных труб ГОСТ 10705-80 и полиэтиленовых труб ПЭ 100 SDR 11 ГАЗ. Изоляция стальной части осуществляется на основе экструдированного полиэтилена для газораспределительных систем по ТУ 1390-013-01284695-2007. Цокольные вводы изготавливаются без сварных стыков методом холодного гнутья. Конструктивной особенностью данного цокольного ввода является расположение неразъемного соединения полиэтилен-сталь в горизонтальной части изделия. Это препятствует промерзанию полиэтиленовой части изделия и позволяет устанавливать ЦВПС-ГЭ в климатических зонах, с температурным режимом ниже 20 °С.
ЦВПС-ГЭ устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ и должны быть укомплектованы футлярами для предотвращения механических воздействий.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.
| Размеры | |
|---|---|
| 32х25 | |
| 32х32 | |
| 63х57 | |
| 90х89 | |
| 110х108 |
ЦВПС-Г – СТАЛЬ Г-ОБРАЗНЫЙ С ПЕРЕХОДОМ
Стальная часть «Г-образного» цокольного ввода с переходом изготавливается из стальных прямошовных труб ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75. Изоляция стальной части изделия осуществляется полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40-ОБ-63. Полиэтиленовая часть ЦВПС-Г изготавливается из полиэтиленовых труб ПЭ 100 SDR 11 ГАЗ.
Переход изготавливается вальцеванием с последующей приваркой стальной трубы Ду 25 или Ду 32.
Конструктивная особенность изготовления ЦВПС-Г с переходом позволяет устанавливать его в климатических зонах, с температурным режимом ниже 20 °С.
ЦВПС-Г устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ и должны быть укомплектованы футлярами для предотвращения механических воздействий.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.
| Размеры | Изоляция | патрубок |
|---|---|---|
| 63х57х25 | ЦВПС-Г | Ду 25 – 0,7м |
| 63х57х25 | ЦВПС-ГЭ | Ду 25 – 0,7м |
| 63х57х32 | ЦВПС-Г | d 32 – 0,7м |
| 63х57х32 | ЦВПС-ГЭ | d 32 – 0,7м |
ЦВПС-ГФ - Г-ОБРАЗНЫЙ С ФУТЛЯРОМ
Стальная часть «Г-образного» цокольного ввода с футляром (далее ЦВПС-ГФ) изготавливается из стальных прямошовных труб ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75. Изоляция стальной части изделия осуществляется полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40-ОБ-63. Полиэтиленовая часть ЦВПС-ГФ изготавливается из полиэтиленовых труб ПЭ 100 SDR 11 ГАЗ. Для обеспечения защиты газопровода от внешних воздействий, цокольный ввод производится со стальным изолированным футляром.
Цокольные вводы диаметрами 32х25(32) мм, 40х32(38) мм , 63х57 мм , 90х89 мм и 110х108 мм производятся без сварных стыков методом холодного гнутья. Остальные диаметры цокольных вводов изготавливаются через стальной отвод. Конструктивной особенностью «Г-образного» цокольного ввода с футляром является расположение неразъемного соединения полиэтилен-сталь в горизонтальной части изделия. Это препятствует промерзанию полиэтиленовой части изделия и позволяет устанавливать ЦВПС-ГФ в климатических зонах, с температурным режимом ниже 20 °С.
ЦВПС-ГФ устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.
| d | Изоляция | ЦВПС-Г |
|---|---|---|
| 57мм | изолированный | 32х25, 32х32, 40х32 |
| 89 мм | изолированный | 63х57 |
| 159мм | изолированный | 90х89, 110х108 |
| 219мм | изолированный | 160х159 |
| 273 мм | изолированный | 225х219 |
| 63мм | - | 32х25, 32х32 |
| 110мм | - | 63х57 |
| 160мм | - | 90х89, 110х108 |
| 225мм | - | 160х159 |
| 315мм | - | 225х219 |

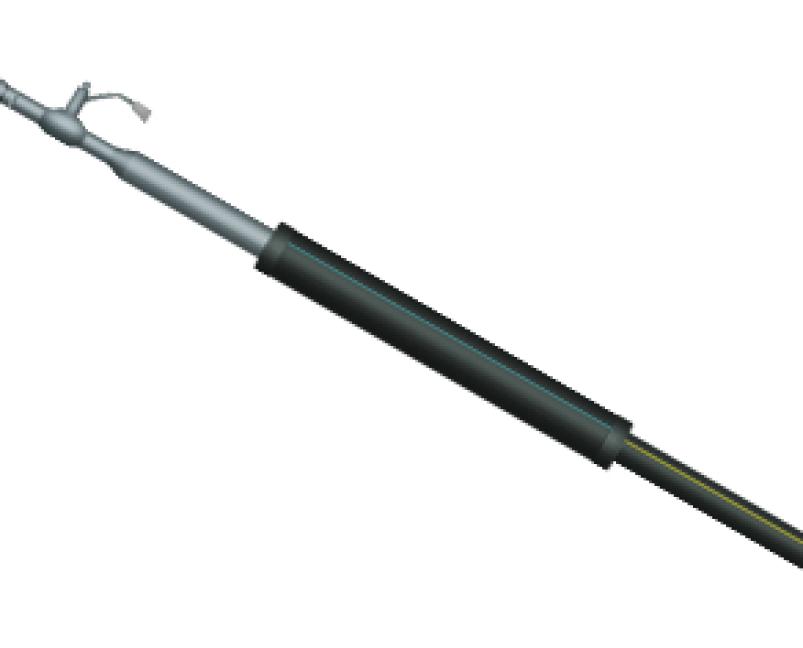

ЦВПС-i - ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ i-ОБРАЗНЫЙ
I-образный цокольный ввод (далее ЦВПС-i) изготавливается из стальных прямошовных труб ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75. Изоляция стальной части осуществляется полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40-ОБ-63. Полиэтиленовая часть ЦВПС-i изготавливается из полиэтиленовых труб ПЭ 100 SDR 11 ГАЗ.
Конструктивной особенностью данного цокольного ввода является расположение неразъемного соединения полиэтилен-сталь в вертикальной части изделия. Это позволяет использовать «i-образные» цокольные вводы практически во всех типах грунтов. Для эффективной теплоизоляции и предотвращения механических воздействий, данное изделие оборудовано утепленным стальным изолированным (полиэтиленовым) футляром.
Возможна установка «i-образных» цокольных вводов в климатических зонах, с температурным режимом ниже 15 градусов °С.
Соединяется с подземным трубопроводом с помощью электросварного отвода.
«i-образные» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.
| Размер, м | сталь | |
|---|---|---|
| 32х25 | 2,7 | ГОСТ 3262 |
| 40х32 | 2,7 | ГОСТ 3262 |
| 63х57 | 2,7 | ГОСТ 10705 |
| 90х89 | 2,7 | ГОСТ 10705 |
| 110х108 | 2,7 | ГОСТ 10705 |
| 160х159 | 2,7 | ГОСТ 10705 |
| 225х219 | 2,7 | ГОСТ 10705 |
| 315х273 | 2,7 | ГОСТ 10705 |

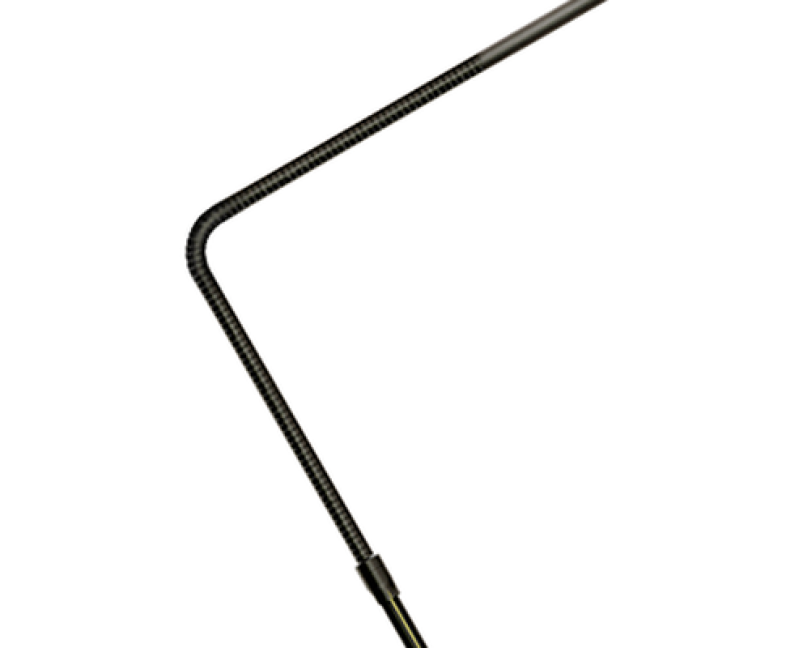

ЦВПС-П ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ «ПРЯМОЙ» СО СВОБОДНЫМ ИЗГИБОМ ПОЛИЭТИЛЕНОВОЙ ТРУБЫ
Конструктивной особенностью данного цокольного ввода является свободный изгиб нижней части цокольного ввода – газовой полиэтиленовой трубы, расположенной в гибком футляре.
Неразъемное соединение в данном изделии расположено в вертикальной части и защищено стальным футляром.
«Прямые» цокольные вводы устанавливаются в месте выхода газопровода из земли у жилых домов.
Предназначены для транспортировки природного газа низкого давления.
| сталь | |
|---|---|
| 32х25 | ГОСТ 3262 |
| 40х32 | ГОСТ 3262 |
| 63х57 | ГОСТ 3262 |
