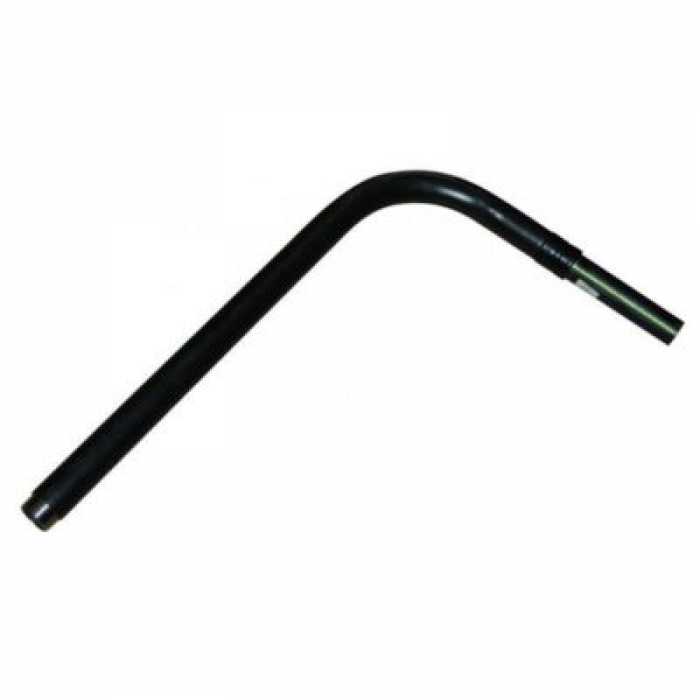

ЦВПС-ГФ - Г-ОБРАЗНЫЙ С ФУТЛЯРОМ
Стальная часть «Г-образного» цокольного ввода с футляром (далее ЦВПС-ГФ) изготавливается из стальных прямошовных труб ГОСТ 3262-75, 10705-80 или бесшовных труб ГОСТ 8732-78, 8734-75. Изоляция стальной части изделия осуществляется полимерными лентами ПОЛИЛЕН 40-ЛИ-63 и ПОЛИЛЕН-ОБ 40-ОБ-63. Полиэтиленовая часть ЦВПС-ГФ изготавливается из полиэтиленовых труб ПЭ 100 SDR 11 ГАЗ. Для обеспечения защиты газопровода от внешних воздействий, цокольный ввод производится со стальным изолированным футляром.
Цокольные вводы диаметрами 32х25(32) мм, 40х32(38) мм , 63х57 мм , 90х89 мм и 110х108 мм производятся без сварных стыков методом холодного гнутья. Остальные диаметры цокольных вводов изготавливаются через стальной отвод. Конструктивной особенностью «Г-образного» цокольного ввода с футляром является расположение неразъемного соединения полиэтилен-сталь в горизонтальной части изделия. Это препятствует промерзанию полиэтиленовой части изделия и позволяет устанавливать ЦВПС-ГФ в климатических зонах, с температурным режимом ниже 20 °С.
ЦВПС-ГФ устанавливаются в местах выхода газопровода из земли у жилых домов, а также у ГРП и УГШ.
Предназначены для транспортировки природного газа низкого, среднего и высокого давления.
| d | Изоляция | ЦВПС-Г |
|---|---|---|
| 57мм | изолированный | 32х25, 32х32, 40х32 |
| 89 мм | изолированный | 63х57 |
| 159мм | изолированный | 90х89, 110х108 |
| 219мм | изолированный | 160х159 |
| 273 мм | изолированный | 225х219 |
| 63мм | - | 32х25, 32х32 |
| 110мм | - | 63х57 |
| 160мм | - | 90х89, 110х108 |
| 225мм | - | 160х159 |
| 315мм | - | 225х219 |
